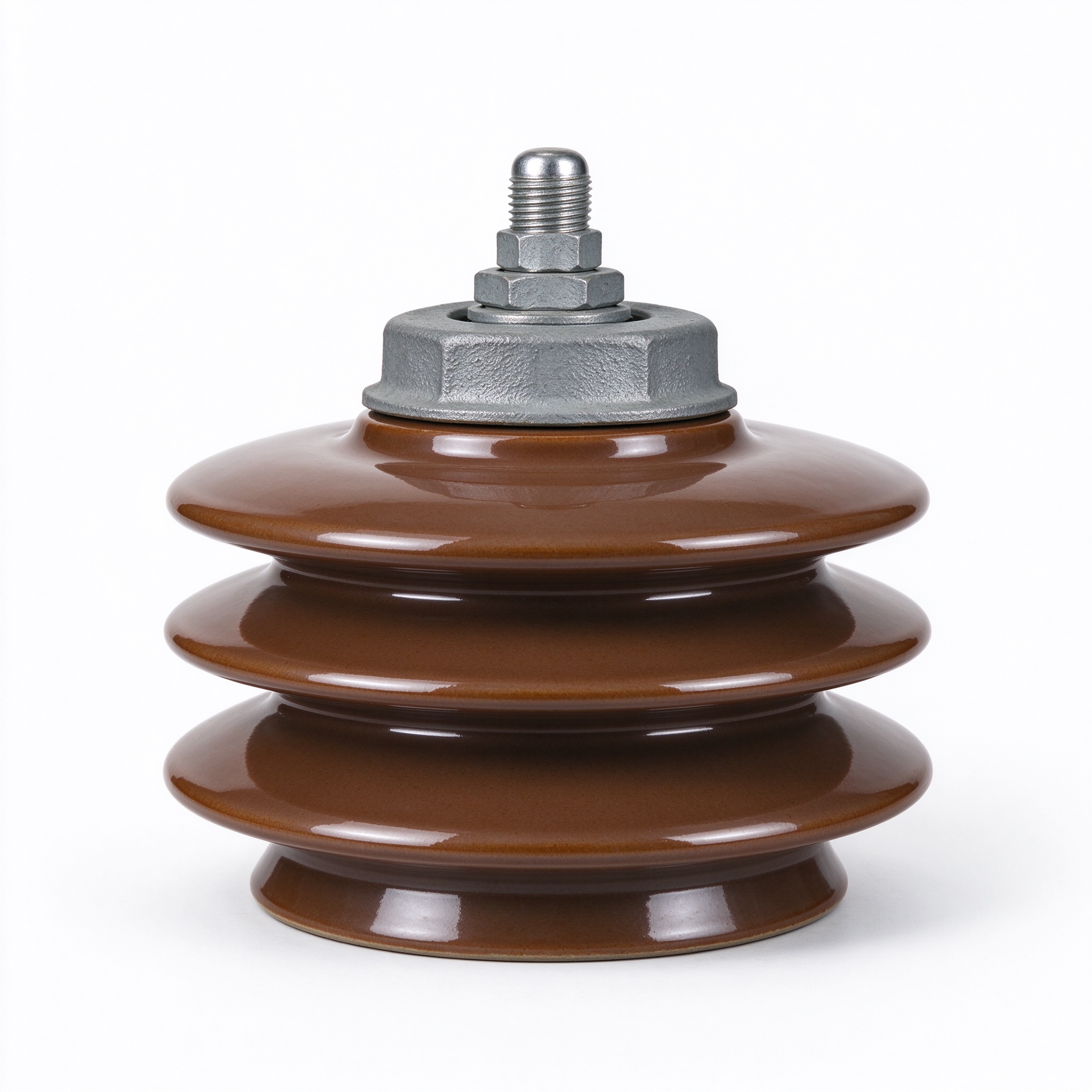

XWP2-70
70kN 双伞耐污型
XP-70A
70kN 普通型
产品概述
盘形悬式瓷绝缘子是输电线路中用量最大的绝缘元件，由单个绝缘子串接成串，悬挂于杆塔横担与导线之间，承担机械悬挂与电气绝缘双重功能。我公司生产的悬式瓷绝缘子涵盖普通型（XP）、耐污型（XWP）、空气动力型（U/UP）三大系列，机电破坏负荷从 70kN 到 210kN，适用于 35kV～500kV 各电压等级交流输电线路及变电站。
产品采用高铝瓷配方，经 100m³ 全自动梭式窑高温烧成，瓷件釉面光滑、机械强度高、耐污闪性能优异，已通过国家电网配网绝缘子类物资联合资格预审，并在国网湖南、湖北、吉林等供电公司长期安全运行。
主要型号参数
| 型号 | 机电破坏负荷 (kN) | 结构高度 (mm) | 盘径 (mm) | 泄漏距离 (mm) | 特点 |
|---|---|---|---|---|---|
| XP-40C | 40 | 110 | 155 | 200 | 低压线路用 |
| XP-70 / XP-70A | 70 | 146 | 255 | 295 | 普通型 |
| U70BP/146 | 70 | 146 | 280 | 400 | 钟罩防污型 |
| XWP2-70 | 70 | 146 | 255 | 400 | 双伞耐污型 |
| U100BLP | 100 | 146 | 280 | 450 | 钟罩防污型 |
| XHP-80 / XWP-100 | 80～100 | 146～170 | 280 | 450 | 耐污加强型 |
| U120BP / U160BP | 120～160 | 170～195 | 280～320 | 450～550 | 高压输电型 |
| U210BP | 210 | 170 | 320 | 550 | 超高压大吨位 |
执行标准
- GB/T 7253 / GB/T 19519《标称电压高于 1000V 的交流系统用架空线路绝缘子串元件》
- GB/T 26218《污秽条件下使用的高压绝缘子》
- IEC 60383-1 / IEC 60575（出口型）
- 串金具符合 GB/T 4056 连接尺寸互换性要求
产品特点
- 高铝质瓷件，机电破坏负荷稳定裕度 ≥100%
- 双层伞形结构，自洁性能好，适合重污秽地区
- 铁帽热镀锌、钢脚热镀锌，防腐年限 ≥30 年
- 配套 W 销、R 销、闭口销齐全，金具互换性强
- 逐只火花间隙试验 + 机电破坏抽样试验
